Vidalı mil, kızak, ray ve motoru tek ünitede birleştiren, montaja hazır doğrusal hareket sistemleri

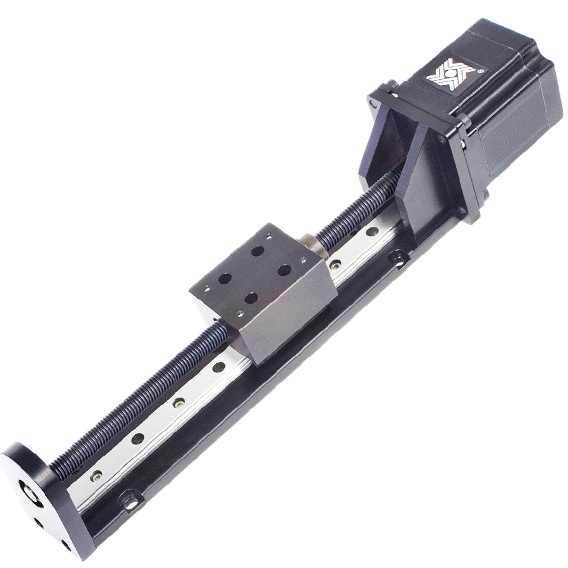

Haydon Kerk motorlu lineer ray sistemleri; vidalı mil, taşıyıcı kızak, kılavuz ray ve motoru tek bir entegre platformda birleştirir. BGS serisinde vidalı mil, hassas paslanmaz çelik bilyalı ray üzerine monte edilmiş işlenmiş alüminyum bir taşıyıcıyı sürer. Yuvarlanma, yunuslama ve sapma yönlerindeki yüksek moment kapasitesi sayesinde sistem, konsol (sarkan) yüklerde bile hassasiyetini ve tekrarlanabilirliğini korur. İsteğe bağlı olarak aşınmayı telafi eden anti-backlash taşıyıcı ile sunulur; Kerkote ya da Black Ice TFE kaplı mil kalıcı kuru yağlama sağlar.

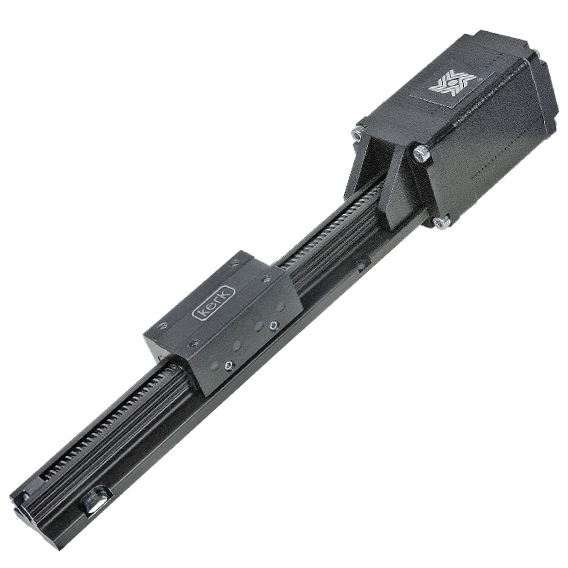

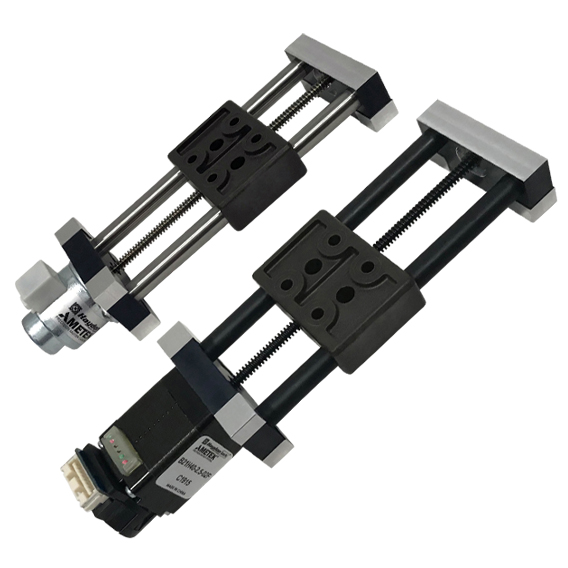

Daha küçük yükler ve dar alanlar için MiniSlide MSA serisi, laboratuvar, medikal cihaz ve optik tabla uygulamalarına yönelik alçak profilli bir çözümdür; iki motor seçeneği (Size 8 hibrit ve 20 mm can-stack), dokuz vidalı mil seçeneği ve dört yağlama seçeneğiyle yapılandırılabilir. Kayar kılavuzlu RGS, RGW, WGS ve LRS rayları ile SRA/SRZ vidalı ray aktüatörleri ürün yelpazesini tamamlar. IDEA sürücüyle birleştirildiğinde ray, programlanabilir entegre sürücüye sahip komple bir eksen hâline gelir.
Öne çıkan özellikler
- Bilya sirkülasyonlu BGS04, BGS06, BGS08 ve EGS04 ray sistemleri
- Paslanmaz çelik bilyalı ray üzerinde işlenmiş alüminyum taşıyıcı
- Konsol yüklerde yüksek moment kapasitesi
- Opsiyonel aşınma telafili anti-backlash taşıyıcı
- Kerkote / Black Ice TFE kaplı mil ile kuru yağlama
- MiniSlide MSA: 2 motor, 9 mil ve 4 yağlama seçeneği; metrik veya inç
- IDEA programlanabilir sürücü ile entegre eksen seçeneği
Kullanım alanları
- Laboratuvar otomasyonu ve numune taşıma
- Medikal cihazlarda konumlandırma
- Optik tabla ve ölçüm sistemleri
- Al-yerleştir ve küçük montaj eksenleri
Teknik özellikler
| Bilyalı ray serileri | BGS04, BGS06, BGS08, EGS04 |
| Kayar kılavuzlu raylar | RGS, RGW, WGS, LRS |
| Vidalı ray aktüatörleri | SRA, SRZ |
| Mini üniteler | MiniSlide MSA, MiniStage (Size 8 hibrit motorlu) |
| MiniSlide motor seçenekleri | Size 8 hibrit step, 20 mm can-stack |
| Mil kaplaması | Kerkote veya Black Ice TFE |
Teknik seçim ve teklif için bize ulaşın
Yük, strok, hassasiyet ve montaj yönünü paylaşın; uygun ray tipini ve motor seçeneğini birlikte belirleyelim.
