Katalog motorunun sınırlarına takılmadan uygulamaya göre yapılandırılan hibrit ve can-stack döner step motorlar

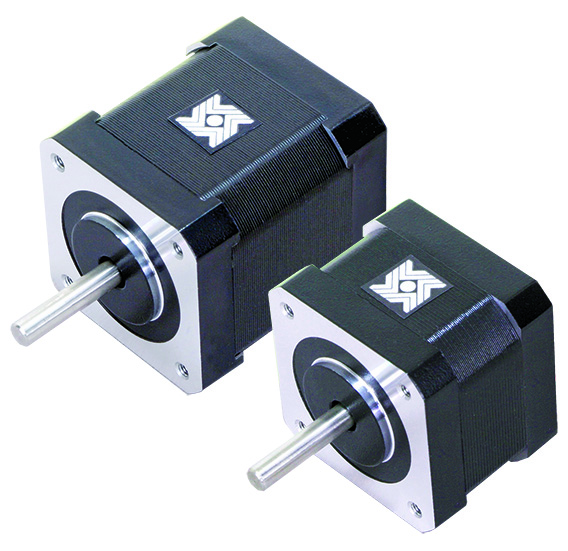

Haydon Kerk uzun süre büyük OEM müşterileri için lineer aktüatörlerinin tamamlayıcısı olarak ürettiği hibrit döner step motorları artık standart ürün olarak sunuyor. Modüler tasarım, mil değişiklikleri gibi uyarlamalara geniş esneklik tanır; böylece tasarımcı hazır bir katalog motorunun sınırlamalarıyla uğraşmadan uygulamaya uygun motoru seçer. Hibrit döner aile şu anda Size 8 (21 mm) ile Size 23 (57 mm) arasındaki gövde boyutlarını, tek ve çift stack sürümlerle kapsar.
Daha küçük ve ekonomik çözümler için can-stack döner motorlar, patentli büyütülmüş rotor ve düşük endüktanslı bobinler sayesinde boyutuna göre yüksek tork üretir. 20 mm ve 26 mm gövdelerde, yüksek enerjili neodimyum mıknatıslar, bipolar veya unipolar sargılar ve 5 / 12 VDC sargı gerilimleriyle sunulur; 7,5° ve 15° adım açısı seçenekleri vardır. Bronz yataklar standarttır, bilyalı rulman seçeneği de mevcuttur.
Öne çıkan özellikler
- Hibrit döner step: Size 8 (21 mm) – Size 23 (57 mm), tek ve çift stack
- Mil ve konfigürasyon değişikliklerine uygun modüler yapı
- Can-stack döner: 20 mm ve 26 mm gövde, boyutuna göre yüksek tork
- Bipolar ve unipolar sargılar; 5 ve 12 VDC sargı seçenekleri
- 7,5° ve 15° adım açısı (can-stack)

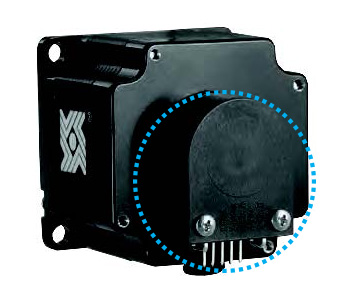

- Bronz yatak standart, bilyalı rulman opsiyonel; enkoder eklenebilir
Kullanım alanları
- Medikal ve laboratuvar cihazları
- Vana kontrolü
- Yarı iletken ekipmanları
- Kompakt otomasyon ekipmanları
Teknik özellikler
| Hibrit döner gövdeler | Size 8, 11, 14, 17 (MAX), 23 – tek ve çift stack |
| Hibrit gövde ölçüsü | 21 – 57 mm |
| Can-stack döner seriler | Z20000 (20 mm), Z26000 (26 mm) |
| Can-stack adım açısı | 7,5° ve 15° |
| Can-stack sargı | Bipolar / unipolar, 5 ve 12 VDC |
| Can-stack tork (nominal gerilimde) | 26 mm: ≈1,27 Ncm (1,8 oz-in); 20 mm: ≈0,46 Ncm (0,65 oz-in) |
Teknik seçim ve teklif için bize ulaşın
Tork, hız ve montaj ölçülerinizi paylaşın; uygun hibrit ya da can-stack step motoru birlikte seçelim.
