Pnömatik ve kayış-mil çözümlerine göre daha hassas, daha temiz ve daha kontrollü doğrusal hareket için üç farklı teknoloji

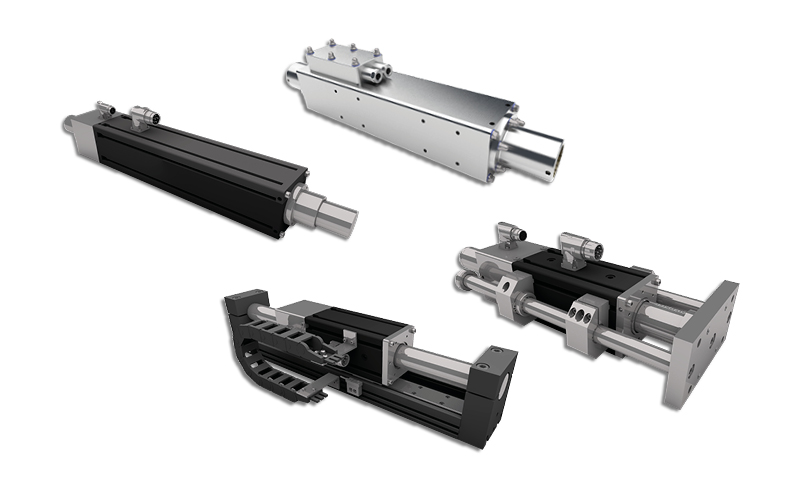

Dunkermotoren’in lineer ürün grubu, doğrusal hareketi üç farklı yoldan üretir. ServoTube/ServoLine (ST/SL) tüp tipi lineer motorlar hareketi doğrudan elektromanyetik kuvvetle oluşturur; kayış, mil ya da dişli olmadığı için aşınan parça yoktur, dinamik ve tekrarlanabilirlik değerleri çok yüksektir. Paslanmaz çelik SL 38 STL sürümü IP 69K koruma sınıfıyla gıda ve hijyen gerektiren ortamlar için tasarlanmıştır.
CASM serisi elektrikli silindirler DIN/ISO 15552 bağlantı ölçüleriyle tasarlanmıştır ve mekanik olarak büyük ölçüde pnömatik silindirlerle uyumludur; eski pnömatik sistemleri enerji verimli ve tam kontrollü bir yapıya dönüştürmek için idealdir. Rampa, hız, konum ve kuvvet tüm strok boyunca kontrol edilebilir, verim %90’ın üzerindedir. CAHB serisi IP 65 korumayla zorlu ortamlarda 10.000 N’a kadar kuvvet sağlar. LSM/LSG mil motorları ise fırçasız veya fırçalı motoru vidalı mil ve redüktörle birleştirerek -40 °C ile +80 °C arasında çalışabilen, yer tasarrufu sağlayan ayar ve konumlandırma üniteleri sunar.
Öne çıkan özellikler
- Tüp tipi lineer motorlarda aşınmasız doğrudan tahrik ve 7 µm altı tekrarlanabilirlik
- 8,3 m/s’ye kadar hız ve 586 m/s²’ye kadar ivme (ST/SL, modele göre)
- CASM: DIN/ISO 15552 ölçüleri ile pnömatik silindirlerin yerine doğrudan geçiş
- CASM: %100 çalışma çevriminde kullanım ve %90’ın üzerinde verim
- CAHB: IP 65 korumada 10.000 N’a kadar kuvvet
- LSM/LSG: -40 °C ile +80 °C arasında çalışma, 1000 mm’ye kadar strok
- BG motorlar ve entegre elektronikle kuvvet, hız ve konum kontrolü
Kullanım alanları
- Al-yerleştir (pick & place) ve portal (gantry) sistemleri
- Pnömatik silindirlerin elektrikli sistemlere dönüştürülmesi
- Gıda ve içecek makineleri (paslanmaz, IP 69K sürüm)
- Ambalaj, montaj ve test otomasyonu
- Ayar, klape ve konumlandırma uygulamaları
Teknik özellikler

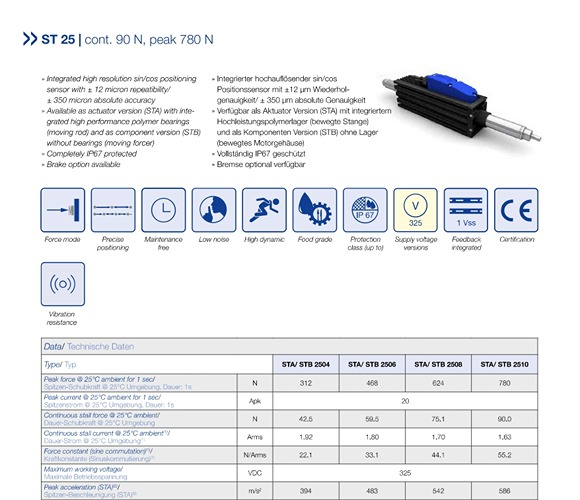

| ST/SL lineer motor – sürekli kuvvet | 6,02 – 615 N |
| ST/SL – maks. hız / ivme | 8,3 m/s’ye kadar / 586 m/s²’ye kadar |
| ST/SL – tekrarlanabilirlik | < 7 µm |

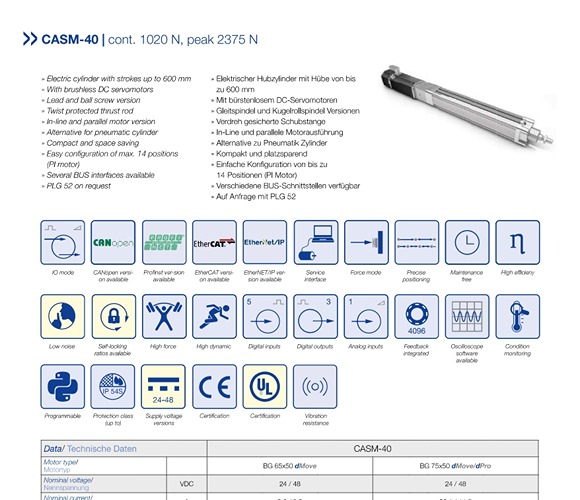

| CASM – strok / hız | 50 – 800 mm / 1 m/s’ye kadar |
| CASM – tekrarlanabilirlik / besleme | ±0,01 mm / 12 – 48 VDC |
| CASM – kuvvet | 5400 N’a kadar (redüktörlü motorla) |

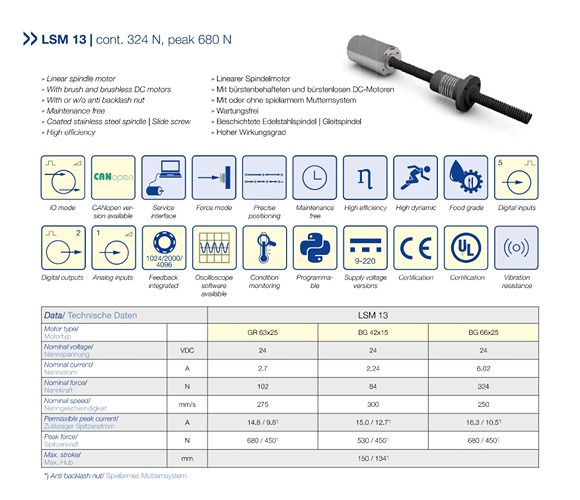

| LSM/LSG – eksenel kuvvet / hız | 680 N’a kadar / 300 mm/s’ye kadar |
| LSM/LSG – strok / çalışma sıcaklığı | 1000 mm’ye kadar / -40 °C … +80 °C |
Teknik seçim ve teklif için bize ulaşın
Strok, kuvvet, hız ve çevrim sürenizi paylaşın; lineer motor, elektrikli silindir ya da mil motoru arasından doğru teknolojiyi birlikte seçelim.
