Sessiz, bakım gerektirmeyen ve kendini ayarlayan somunlarla hassas doğrusal konumlandırmanın temel bileşeni

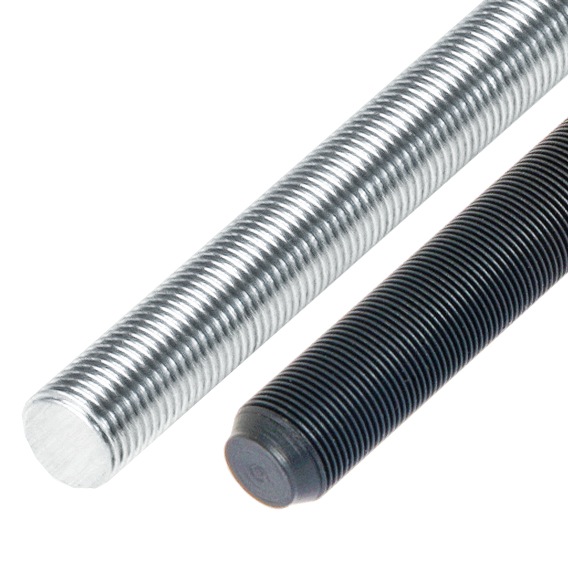

Kerk vidalı mil ve somun takımları, performans için optimize edilmiş modifiye ACME diş formuna sahiptir. Stok millerin büyük bölümü 303 paslanmaz çelikten, Haydon Kerk’e özgü hassas haddeleme süreciyle üretilir. Standart çaplar yaklaşık 2 mm (5/64″) ile 23 mm (15/16″) arasında, standart hatveler 0,30 mm ile 92 mm arasındadır; metrik ve sol el diş seçenekleri de mevcuttur. Özel çap, boy ve hatveler sipariş üzerine üretilebilir.

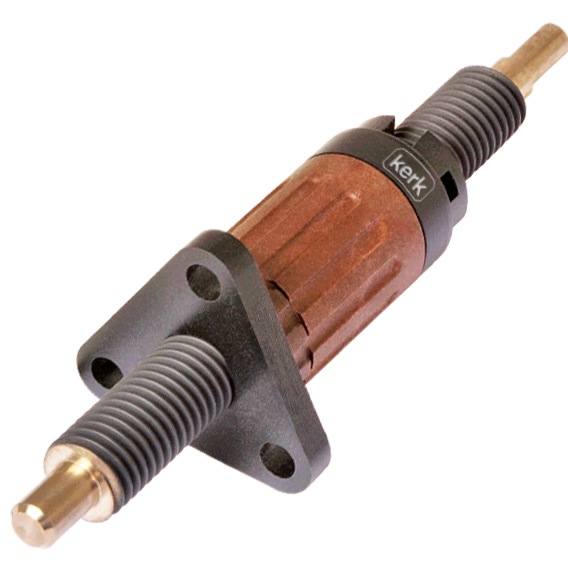

Somun tarafında ZBX, ZBA, ZBM, KHD, WDG, NTB, VHD ve BFW gibi farklı tipler; kompaktlık, sürüklenme torku ve dinamik yük kapasitesi açısından farklı dengeler sunar. Anti-backlash somunlar aşınmayı kendiliğinden telafi ederek boşluğu ortadan kaldırır. Kerkote ve Black Ice TFE kaplamalar kalıcı kuru yağlama sağladığı için takımlar yağlama gerektirmez; sonuç sessiz, düzgün ve uzun ömürlü bir harekettir.
Öne çıkan özellikler
- Performans için optimize edilmiş modifiye ACME diş formu
- 303 paslanmaz çelik, hassas haddelenmiş stok miller
- Kendini ayarlayan, boşluk alan anti-backlash somun tipleri
- Kerkote ve Black Ice TFE kaplamalarla kalıcı kuru yağlama
- Yağlama ve bakım gerektirmeyen çalışma
- Metrik, inç ve sol el diş seçenekleri; özel boy ve hatve imkânı
Kullanım alanları
- Lineer aktüatör ve konumlandırma tablaları
- Medikal ve laboratuvar cihazları
- Yarı iletken ve optik ayar mekanizmaları
- Yağlamanın istenmediği temiz ortam uygulamaları
Teknik özellikler
| Mil çapı | ≈ 2 mm (5/64″) – 23 mm (15/16″) |
| Standart hatve | 0,30 – 92 mm |
| Malzeme | 303 paslanmaz çelik (stok), diğer malzemeler sipariş üzerine |
| Maks. itme kuvveti | 2224 N’a kadar (mil ve somun kombinasyonuna göre) |
| Konum hassasiyeti | 0,0001 mm/mm’ye kadar |
| Somun tipleri | ZBX, ZBA, ZBM, KHD, WDG, NTB, VHD, BFW |
| Kaplamalar | Kerkote, Black Ice TFE |
Teknik seçim ve teklif için bize ulaşın
Yük, hız, hassasiyet ve boy ihtiyacınızı paylaşın; uygun mil çapını, hatveyi ve somun tipini birlikte seçelim.
